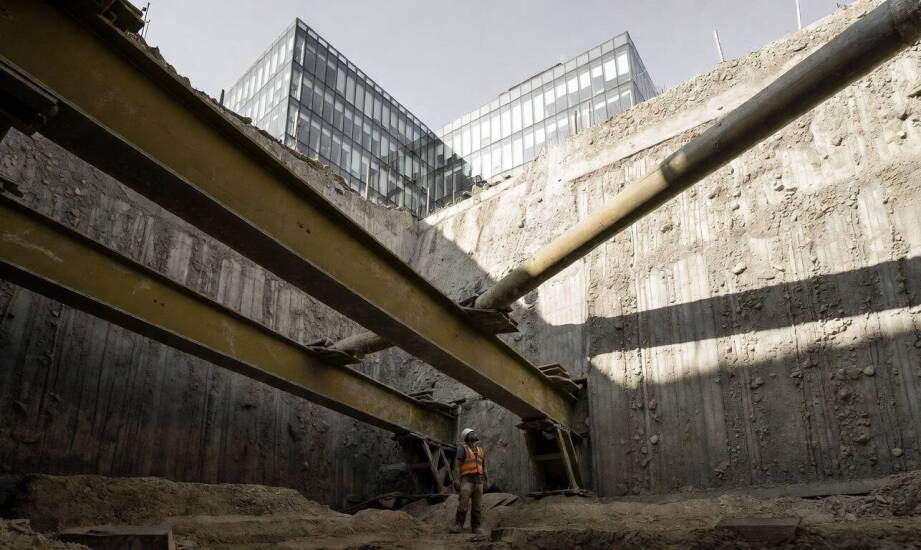

Jak stalowe rozparcia współpracują ze ścianami szczelinowymi w głębokim wykopie miejskim

W gęstej zabudowie miejskiej głęboki wykop wymusza zastosowanie zaawansowanych zabezpieczeń konstrukcyjnych. Sama żelbetowa ściana szczelinowa często nie wystarcza do powstrzymania naporu otaczającej ziemi. Znaczne parcie gruntu zwiększa ryzyko uszkodzenia sąsiednich kamienic lub infrastruktury podziemnej. System musi radykalnie usztywnić cały obszar prac i ustabilizować wykop w trudnych warunkach wodno-gruntowych.

Jak stalowe podparcie współpracuje z obudową wykopu

Mechanizm działania stalowych elementów opiera się na bezpośrednim przejmowaniu sił poziomych oddziałujących na ściany szczelinowe. Masywne rury lub profile dwuteowe działają kompresyjnie. Zapobiegają one niebezpiecznym ugięciom żelbetu do wnętrza wykopu. Rozwiązaniem takich problemów stabilizacyjnych bywają tymczasowe konstrukcje rozparcia. Zespół połączonych profili tworzy przestrzenną ramę, która zabezpiecza cały obrys. Stal współpracuje z betonowym ekranem poprzez belki podłużne montowane wzdłuż ściany. Równomiernie rozkładają one punktowe naciski na większą powierzchnię żelbetu.

Wykonawcy zazwyczaj rozpinają główne elementy nośne między przeciwległymi stronami wykopu. Złożony układ geometryczny działki czasem wymusza użycie rozpór narożnych, opartych o prostopadłe odcinki ściany. Inżynierowie wykorzystują również częściowo wylaną płytę fundamentową jako dolny punkt oporu. Takie zróżnicowanie kierunków podparcia znacząco zwiększa stateczność obudowy w trakcie usuwania kolejnych metrów sześciennych urobku.

Wymagające warunki śródmiejskie sprawiają, że profile stalowe stanowią bezpieczniejszą alternatywę dla systemów kotwienia. Kotwy iniekcyjne muszą wejść głęboko w grunt poza obrysem inwestycji. Narusza to własność okolicznych działek i powoduje trudności prawne. Wewnętrzny układ rozpierający skutecznie rozwiązuje ten problem. Cały mechanizm wsporczy pozostaje w granicach własnej parceli. Unikamy dzięki temu ryzyka przewiercenia miejskich instalacji sanitarnych lub uszkodzenia zabytkowych fundamentów znajdujących się w bezpośrednim sąsiedztwie.

Parametry geotechniczne i organizacja robót fundamentowych

Charakterystyka gruntu stanowi podstawowy wyznacznik dla inżynierów projektujących rozstaw poziomów zabezpieczających. Geolodzy szczegółowo analizują parametry wytrzymałościowe ziemi oraz rzędne występowania wód podziemnych. Odwierty badawcze wykonuje się punktowo na całym obszarze planowanej konstrukcji. Niskie parametry ścinania gruntu oznaczają ogromny napór na obudowę. Wymusza to zagęszczenie siatki stalowej ramy i montaż elementów o grubszych ściankach.

Projektanci ściśle określają odległości między kondygnacjami profili. Rozstaw ten musi zagwarantować, że siły zginające w ścianie szczelinowej nie spowodują zarysowań betonu. Montaż odbywa się metodą zstępującą. Ekipy wybierają ziemię do określonego poziomu i instalują stalowe rury. Pracownicy używają siłowników hydraulicznych do wstępnego sprężenia ramy. Sprężenie kasuje luzy montażowe i od razu włącza stal w pracę całego układu. Dopiero po tym etapie maszyny schodzą na niższe rzędne.

Solidny system zabezpieczający często wykorzystuje dodatkowe elementy głębokiego fundamentowania. Żelbetowe ściany i poziome konstrukcje stalowe wspiera się baretami. Są to masywne pale oporowe wykonane wewnątrz planowanego obiektu. Elementy te chronią dno wykopu przed wyporem wód naporowych. Integracja trzech odrębnych technologii umożliwia bezpieczne prowadzenie prac na głębokościach przekraczających dwadzieścia metrów.

Obecność masywnej ramy wewnątrz wykopu diametralnie zmienia harmonogram pracy na placu budowy. Wykonawca buduje pełną obudowę obwodową przed rozpoczęciem właściwego głębienia. Ściany szczelinowe wyznaczają bezpieczną strefę dla maszyn budowlanych. Sukcesywny montaż stalowych rur wymusza stosowanie mniejszego sprzętu na niższych poziomach. Koparki i dźwigi muszą operować w gęstej plątaninie zamontowanych wcześniej elementów, co z reguły spowalnia wydobycie urobku.

Inżynierowie prowadzą równolegle nieustanny monitoring geodezyjny robót. Specjaliści mierzą ugięcia betonu za pomocą inklinometrów zainstalowanych wewnątrz ścian. Ciągła obserwacja parametrów pozwala błyskawicznie reagować na ewentualne odkształcenia i odpowiednio korygować naciąg pras hydraulicznych.

Tego typu realizacje wymagają koordynacji wyspecjalizowanych zespołów inżynierskich. PTB Tranzyt realizuje żelbetowe ściany szczelinowe i konstrukcje rozparcia dla generalnych wykonawców inwestycji kubaturowych. Firma funkcjonuje na rynku geotechnicznym od 1993 roku i posiada w portfolio ponad 250 ukończonych obiektów. Zespół około 100 specjalistów opiera swoje działania na dysponowaniu sześcioma własnymi zestawami kopiącymi. Umożliwia to zachowanie ciągłości operacyjnej podczas stabilizowania wykopów w centrach największych aglomeracji.

Decyzja o wdrożeniu ramy usztywniającej gwarantuje skuteczne blokowanie poziomych ruchów mas ziemnych. System dobrze izoluje architekturę sąsiednią od destrukcyjnego wpływu placu budowy. Rzetelne rozpoznanie warunków podłoża i ścisła współpraca z biurem projektowym chronią przed nieprzewidzianymi zjawiskami osiadania. Odpowiednio wdrożona technologia fundamentowa eliminuje długotrwałe przestoje realizacyjne i zabezpiecza harmonogram całej inwestycji.
