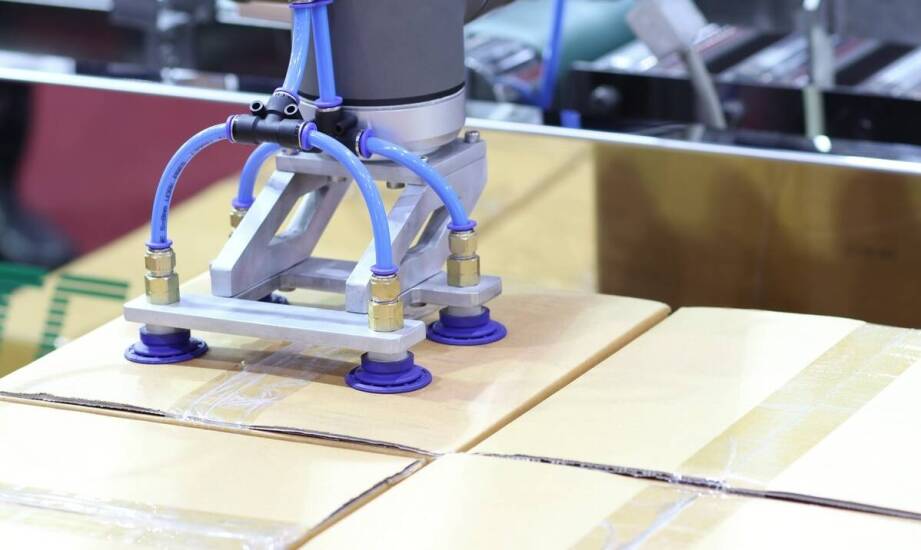

Kiedy chwytak pneumatyczny jest wystarczający, a kiedy wymaga innej architektury EOAT

Na stanowisku testowym ramię robota sprawnie podnosi próbny detal o masie pół kilograma. Szczęki zamykają się w ułamku sekundy, a cykl przenoszenia przebiega bez najmniejszego zgrzytu. Prawdziwe wyzwanie pojawia się jednak po przejściu na produkcję seryjną pracującą w systemie trzyzmianowym. Przy stałym taktowaniu i znacznie wyższej dynamice ruchu nagle zaczynają pojawiać się mikropoślizgi. Gładka powierzchnia detalu w połączeniu z wilgocią otoczenia sprawia, że element powoli wysuwa się z palców podczas fazy hamowania. To moment, w którym sam poprawny test udźwigu na wolno pracującym prototypie przestaje gwarantować bezawaryjną pracę na w pełni zautomatyzowanej linii montażowej. Inżynierowie muszą wtedy spojrzeć na proces znacznie szerzej.

Wpływ właściwości detalu na skuteczność operacji pick-and-place

O tym, czy mechanizm napędzany sprężonym powietrzem bezbłędnie podoła zadaniu, decyduje fizyka samego ładunku. Standardowe modele równoległe bez trudu obsługują obiekty o masie do pięciu kilogramów, generując przy tym stabilną siłę docisku na poziomie kilkuset niutonów. Sama waga to jednak zaledwie początek skomplikowanego równania. Równie istotna z punktu widzenia projektanta pozostaje symetria oraz wewnętrzna sztywność przenoszonego materiału. Wytrzymałe detale z grubego tworzywa sztucznego świetnie znoszą nagłe, mechaniczne uderzenia szczęk przy zamykaniu układu. Próba pochwycenia delikatnego, cienkościennego elementu przy pełnym ciśnieniu sieciowym najczęściej kończy się jego nieodwracalnym odkształceniem.

Kolejnym weryfikatorem skuteczności pozostaje faktura podnoszonej powierzchni. Szorstkie materiały naturalnie zwiększają poziom tarcia, ułatwiając stabilizację ładunku podczas gwałtownych manewrów w przestrzeni. Problem drastycznie narasta przy obiektach gładkich lub pokrytych płynami technologicznymi w trakcie obróbki skrawaniem. Brak odpowiedniego tarcia wyjściowego wymusza natychmiastowe zwiększenie siły zacisku, co z kolei nie zawsze jest bezpieczne dla docelowej geometrii produktu. Złożone kształty wymagają zazwyczaj użycia specjalistycznych wersji wieloszczękowych, które znacznie lepiej otulają nieregularne obrysy. Pozwala to zachować wymaganą szybkość działania układu bez obniżania marginesu bezpieczeństwa całej operacji.

Synchronizacja narzędzia z układem kinematycznym robota

Nawet najbardziej precyzyjnie dobrany osprzęt traci swoją skuteczność, jeśli jego parametry techniczne rozminą się z ruchem głównego manipulatora. Skok palców oraz docisk muszą ściśle współgrać z narzuconym tempem cyklu, aby całkowicie wyeliminować ryzyko kolizji z sąsiednimi maszynami strefy produkcyjnej. Rozstaw roboczy rzędu kilkunastu milimetrów bez problemu wystarcza przy przenoszeniu niewielkich komponentów. Kiedy jednak ramię sześcioosiowe przemieszcza się z prędkością przekraczającą metr na sekundę, minimalne opóźnienie w zamknięciu zaworów skutkuje upuszczeniem cennego ładunku.

Instalacje oparte na ciśnieniu sprawdzają się najlepiej tam, gdzie absolutnym priorytetem pozostaje ekstremalnie krótki czas taktu. Szybki przepływ medium roboczego w przewodach redukuje czas trwania pojedynczej operacji do minimum. Trzeba jednocześnie pamiętać, że przy nagłych przyspieszeniach na ostrych zakrętach zaprogramowanej trajektorii przenoszony towar podlega silnym przeciążeniom próbującym wyrwać go z mechanicznego mocowania. Integratorzy każdorazowo przeliczają momenty bezwładności dla poszczególnych osi, uwzględniając maksymalne wychylenie oraz masę ramienia narzędziowego. Gdy proces zaczyna wymagać stałego sprzężenia zwrotnego i kontroli nacisku na poziomie pojedynczych niutonów, sztywna pneumatyka musi ustąpić miejsca elastycznym serwomotorom.

Reorganizacja architektury EOAT a zaplecze eksploatacyjne

Przed podjęciem ostatecznej decyzji o całkowitej i kosztownej przebudowie gniazda na wariant elektryczny warto gruntownie przeanalizować stan techniczny poszczególnych podzespołów. Prawidłowo dobrane i regularnie serwisowane chwytaki pneumatyczne wykonują setki tysięcy powtarzalnych cykli bez większej awarii, o ile odpowiednio zadba się o elementy zużywalne. Wytarte okładziny palców, zatarte mechanizmy prowadnic czy stwardniałe materiały przyssawek bezpośrednio przekładają się na nagłe spadki wydajności na linii. W obliczu takich wyzwań firma Raftor dostarcza na czas niezbędne części konstrukcyjne do systemów automatyzacji. Zapewnia to sprawną regenerację uszkodzonego stanowiska bez konieczności inwestowania środków w zupełnie nową platformę technologiczną.

Projektowanie narzędzia chwytającego od podstaw na bazie form 3D klienta zdecydowanie ułatwia sprawny proces uruchomienia nowej referencji produkcyjnej. Wirtualna symulacja w oprogramowaniu CAD skutecznie obnaża potencjalne punkty kolizji wewnątrz maszyny wtryskowej przed zleceniem obróbki profili aluminiowych. Świadome kierowanie rozwojem wyposażenia końcowego polega w praktyce na ciągłym balansowaniu między szybkością cykli, fizyczną ochroną ładunku a realnymi kosztami serwisowania. Właściwa droga ewolucji mechanizmu opiera się ostatecznie na głębokim zrozumieniu samej kinematyki całego środowiska pracy.
